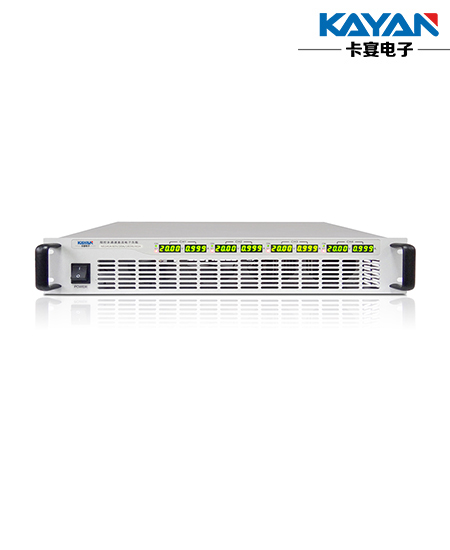

KFF6140四通道多功能直流电子负载

一、产品简介

KFF6140四通道多功能直流电子负载为公司基于多年电源、电池等相关测试应用经验而开发一款高精度、高可靠性、高集

成度、高性价比、全功能（恒电流、恒电压、恒功率、恒电阻）可编程直流电子负载产品。本产品为集成应用量身定制，稳定

可靠、集成方便。在绝大部分集成应用中可代替小功率单体电子负载并为用户大幅节省成本。

KFF6140专门针对嵌入式集成应用开发设计，标准机箱尺寸（19英寸2U/3U机箱），具有灵活的编程接口(LAN)并提供驱动程序。

支持Visual C++、C#、Delphi、Visual Basic、Labview等绝大部分软件平台进行二次开发，用户可根据需要自行定制应

用软件。

二、应用领域

小功率电源、DC转换器、手机充电器、电池、UPS、BMS等小功率电源产品研发、生产、老化与品检；电池pack、BMS均

衡放电、电动工具生产测试、LED电源板生产检测等相关领域。

三、主要特点

功率范围：50W/180W/360W/540W

电压范围：0-20V/0-60V/0-150V/0-600V

电流范围：0-5A/0-15A/0-30A/0-60A/0-90A

工作模式：CC、CV、CP、CR、CCD

Von、Voff功能

模拟短路功能

动态变频扫描（仅适用于高配）

负载效应测试（仅适用于高配）

被测设备过压保护功能测试

时间测量（仅适用于高配）

电压纹波测量功能（仅适用于高配）

毫欧表功能（仅适用于高配）

高速LAN接口，稳定可靠

方便实用的OCP/OCP/OPP测试

通道间电气隔离，可根据应用需求串并联

OCP/OVP/OPP/OTP多重保护（仅适用于高配）

标准19寸2U/3U机箱，可安装于机柜

高可靠性，超长平均无故障时间

四、特色功能

动态频率扫描

可测试被测设备在设定频率范围内动态性能。类似于瞬态模式，在两个参数值之间反复切换。各参数值持续时间由扫描频率及占空比决定。从起始扫描频率逐步递增到截止频率，频率增量、频点扫描持续时间可设。在扫描过程中，输入电压伴随电流瞬变，产生过冲与跌落。配合电压纹波及峰峰值测量等功能可得到各项动态参数及对应频率点。

时间测量功能

在预定带载条件和参数范围内，设定两个数值或某种事件（例如最高电压点）作为触发源，负载会记录两次触发相应时间点，然后计算两次触发间隔时间。

功能强大的自动测试模式

自动测试模式可快速便捷获取多种参数，在预先设定好测试步骤及参数后无需人工干预。能够极大的提高产线效率，有利于高层次和大规模自动化集成。

电压纹波测量

负载支持电压纹波（Vpp）。通过将电压和电流信号进行调理，再运用专业算法，可根据实际需求计算纹波峰峰值和有效值，结合波形数据输出功能，可进一步分析纹波频率成分等各项参数。
