岸电变频电源

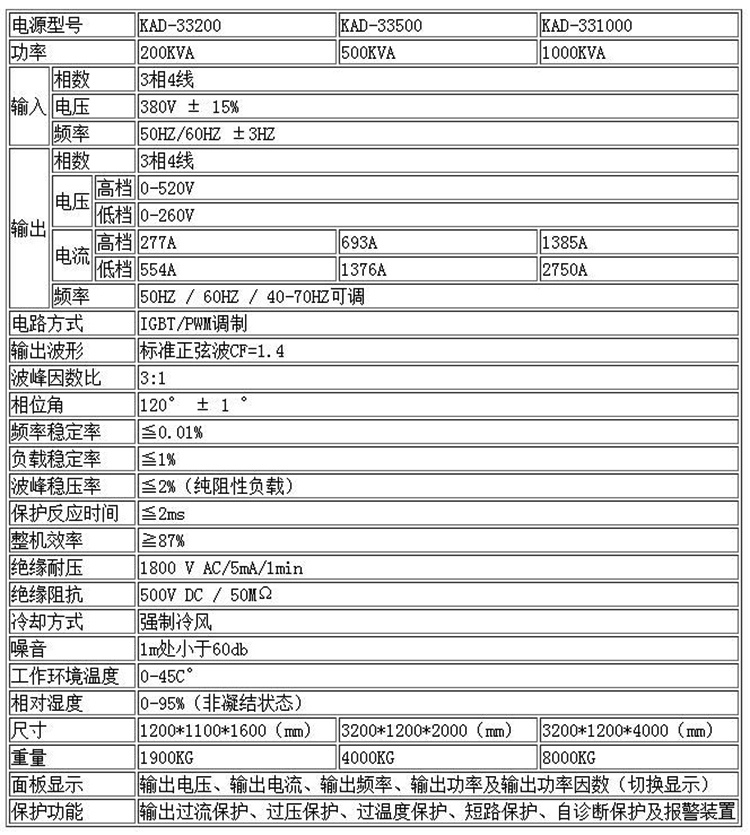

一、岸电电源产品简介

 岸电电源作为大功率变频电源的一种延伸拓展应用，是专门针对船上、岸边码头高温、高湿、高腐蚀性、粉尘铁屑多及大负荷冲击等恶劣环境而特别设计制造的大功率可移动式变频电源装置。岸电电源供电取自工业三相380V/50Hz电网，为负载提供440V-460V /60HZ 电源系统。

岸电电源系统拓扑：交流-直流-交流（AC-DC-AC）电路结构，包含整流电路和逆变电路，其中整流电路采用三相可控整流电路，维持直流母线电压的稳定，并保证输入电流波形正弦度高、输入功率因数高。

逆变电路输出频率和幅值受控的交流电压保证上船电压满足应用需求。由于船靠泊后岸电向负荷供电，逆变侧直接与负荷连接，属于孤岛运行方式，没有电网电压参考相位，因此逆变侧需要构造电压相位。根据负荷侧频率需求设定给定值，按角频率进行积分构造相位角。整体控制策略采用电压闭环控制，根据给定电压幅值和构造的相位角，经过坐标变换获得d轴电压指令和q轴电压指令。电压指令与实际电压采样值相减后，通过PI调节器获得误差信号，与电压开环给定值相加后获得最终输出电压参考值，经空间矢量脉宽调制技术（SVPWM）产生驱动IGBT的开关脉冲信号。岸电电源系统典型控制策略。对逆变侧电压采用闭环控制，可以提高电压控制精度和响应速度。当负荷突变时，系统会立即检测到实际采样电压变化的反馈量，并通过控制器实现快速调节。

船舶停靠港口期间，由岸基侧向船侧供电的系统。岸电主要保证船舶靠港后，船上仍需要生产、生活用电，辅助设备连续运转用电等。

船舶用电多为柴油发电机进行发电，供船舶日常运行使用，现在多数国家供电频率 50Hz，而美国、加拿大、日本、韩国、巴西、墨西哥、台湾等地区为 60Hz，沿海及远洋船舶通常为 60Hz。

所以船舶靠岸后如果要使用岸上电源的话，就需要一套变频变压的岸电系统，将岸上工频 50Hz 转变为船用 60Hz，而在对接的过程中又要求岸电电源与船上发电机组之间的无缝对接，即不停机的对接方式。

二、岸电电源功能模块简介

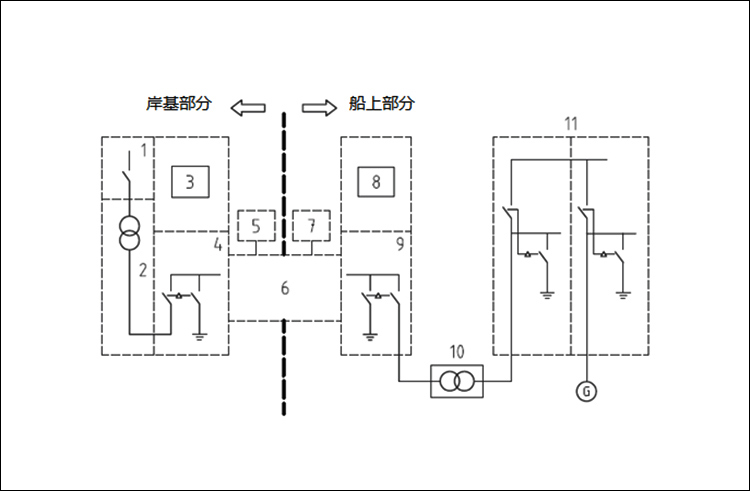

岸电电源按照模块来划分：可以分为岸电变频电源系统，码头前沿船岸连接系统和船舶并网配电系统三块组成；按照系统分又包括：

1、岸电变频系统，

2、岸侧隔离变压器，

3、岸侧继电保护，

4、岸侧断路器及接地开关，

5、岸侧控制系统，

6、岸船连接及接口设备，

7、船侧控制系统，

8、船侧继电保护，

9、船侧连接开关柜，

10、船侧变压器（如有），

11、船侧接收开关柜。
